SBXLY-02A 自動消防報警噴水滅火系統實訓裝置

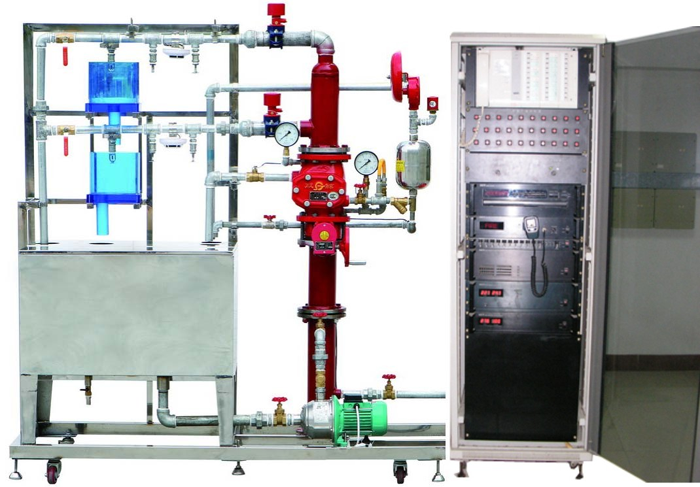

參考圖片

一、系統概述

“自動消防報警噴水滅火系統實訓裝置”依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火、消防聯動報警主機的控制及設置等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、各類探測器、智能型輸入輸出模塊、火災顯示盤、水流指示器、壓力開關等設備的結構和原理，熟悉滅火系統的控制原理和工作過程。
系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、系統特點
1. 具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2. 聯動性大型消防報警主機，可實現火災報警及滅火聯動。
3. 噴水模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4. 噴淋泵等關鍵設備分別采用國內優質品牌，穩定型強
5. 濕式報警閥、水流指示器、壓力開關、報警主機、現場模塊等設備全部通過國家強制性產品認證
三、技術參數
1. 輸入電源：三相四線～380V±10% 50Hz
2. 環境溫度：+4℃～+45℃
3. 裝置容量：＜4kVA
4. 外形尺寸：模型：1800mm×720mm×1800mm
控制系統：800mm×600mm×1800mm
5. 安全保護：具有漏電自動保護裝置
四、實訓項目
1. 系統結構與設備認識
2. 噴淋滅火系統仿真軟件安裝與使用
3. 噴淋滅火系統伺應狀態操作
4. 噴淋滅火系統調試
5. 火災探測與火災報警
6. 噴淋滅火操作
7. 噴淋系統系統綜合操作訓練
8. 報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
9. 火災顯示盤的安裝、連接與使用
10. 各種火災探測器的安裝與連接
11. 智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
12. 元件地址編碼設置
13. 系統的管理操作
14. 系統的數據查詢操作
15. 設備啟停操作
16. 單點操作
17. 聯動編程
18. 線路故障的判斷與處理
19. 程序設置錯誤的判斷與糾正
20. 設計并安裝一個簡易應用系統
21. 噴淋滅火系統與消防報警系統聯動
五、基本配置
1. 豪華型電腦桌
鋁木結構，桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
2. 滅火控制柜
2.1火災報警控制器(聯動型)
(1) 采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2) 可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3) 256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4) 可以現場編輯聯動公式
(5) 2個總線回路，可連接254個現場器件
(6) 1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
2.2火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
2.3輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
2.4聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
2.5手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
2.6消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
2.7聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
2.8電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
3. 噴淋滅火系統模型
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺 功率 550W 揚程：30米 流量:8立方米/小時
穩壓泵：數量1臺 功率750W
濕式報警閥：數量1臺 口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量4個 68℃溫級
水流指示器：數量1個 靈敏度15L-37.5L/min
感煙探測器：1個
感溫探測器：1個
可燃?xì)怏w探測器：1個
上述消防類設備全部全部通過國家強制性產品認證。
4. 監控軟件
配備監控系統軟件。
